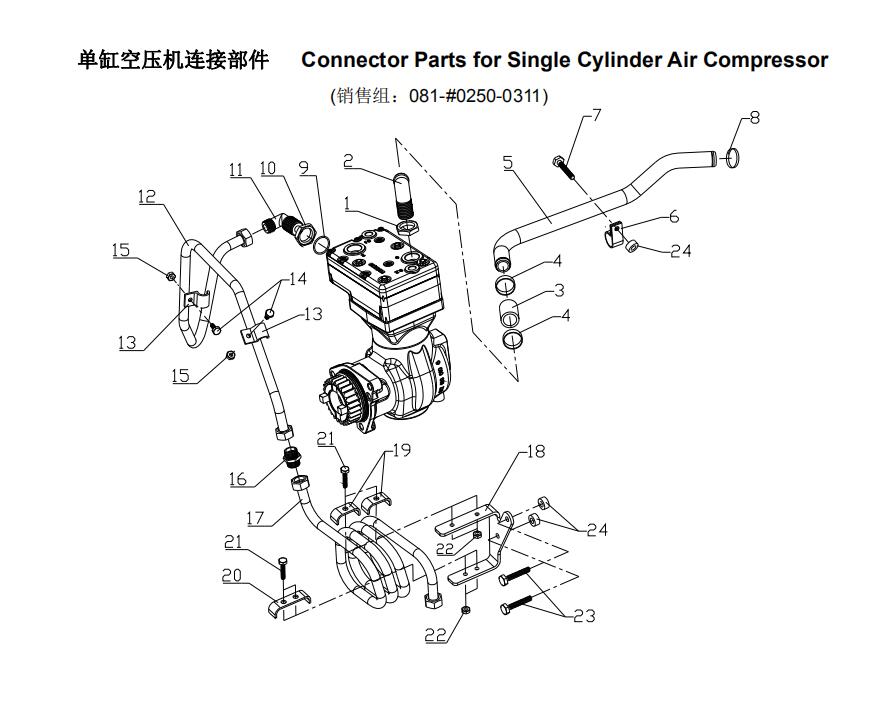

Connector Parts for Single Cylinder Air Compressor
序号 No. |
图号 Part No. |
单车用量 Qty |
中文名称 Part Name |
Part Name |
1 | MQ6-79090-0202 | 1 | 六角螺母 | Hexagon nut |
2 | 080V54120-0386 | 1 | 吸气弯管 | Elbow bend pipe |
3 | MQ4-27199-1225 | 1 | 软管 | Hose |
4 | MQ6-67420-1235 | 2 | 弹性钢带卡箍 | Spring clip |
5 | 082V54120-5352 | 1 | 吸气管 | Suction pipe |
6 | 080V97401-0390 | 1 | 管夹 | Clip |
7 | MQ6-03216-8306 | 1 | 六角法兰面螺栓 | Hexagon head bolt |
8 | MQ6-67420-1232 | 1 | 弹性钢带卡箍 | Spring clip |
9 | MQ6-56333-3256 | 1 | O 形圈 | O ring |
10 | MQ6-11164-8359 | 1 | 六角螺母 | Hexagon nut |
11 | MQ6-71759-0001 | 1 | 弯头套管 | Elbow union |
12 | 850W51221-5004 | 1 | 制动管路总成 第一部分 |
Brake line assmebly Part 1 |
13 | MQ6-67150-0106 | 2 | 夹子 | Clip |
14 | MQ6-03216-8203 | 2 | 六角法兰面螺栓 | Hexagon head bolt |
15 | MQ6-11251-2017 | 2 | 六角螺母 | Hexagon nut |
16 | MQ6-71070-2133 | 1 | 直活接管 | Straight union |
17 | 850W51221-5005 | 1 | 制动管路总成 第二部分 |
Brake line assmebly Part 2 |
18 | 080V51710-0001 | 1 | 托架 | Bracket |
19 | MQ6-67066-0211 | 2 | 夹子 | Clip |
20 | 850W51710-0041 | 1 | 管夹 | Clip |
21 | MQ6-03216-8207 | 4 | 六角法兰面螺栓 | Hexagon head bolt |
22 | MQ6-11251-2017 | 4 | 六角螺母 | Hexagon nut |
23 | MQ6-03216-8310 | 2 | 六角法兰面螺栓 | Hexagon head bolt |
24 | 080V91701-0356 | 3 | 垫圈 | Washer |

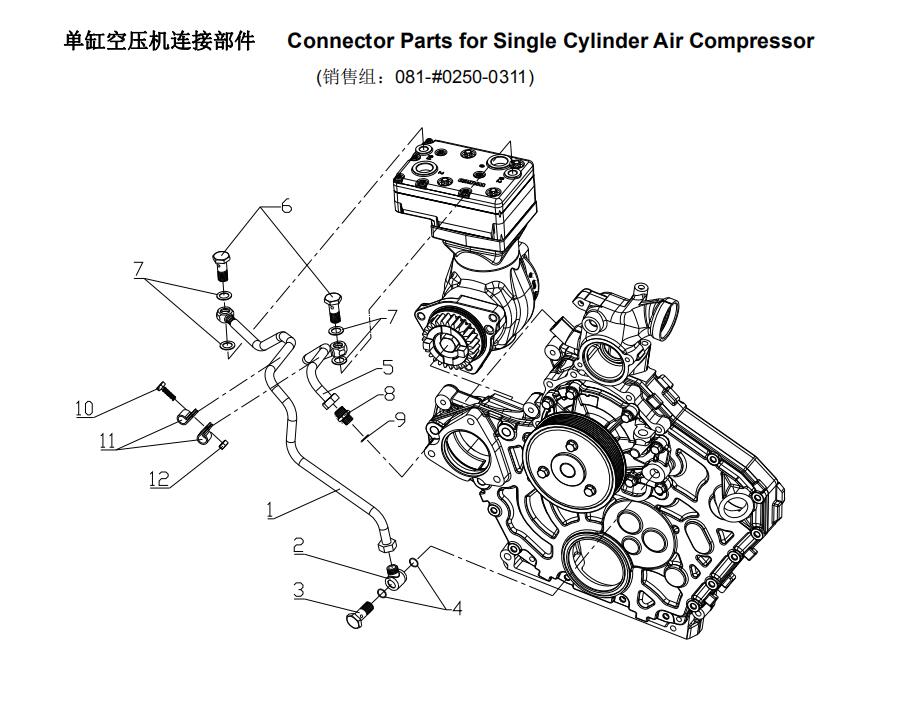

序号 No. |
图号 Part No. |
单车用量 Qty |
中文名称 Part Name |
Part Name |
1 | 080V06303-5680 | 1 | 冷却管 | Coolant pipe |
2 | 082V98110-0186 | 1 | 回转接头 | Swivel union |
3 | 082V98150-0176 | 1 | 空心螺栓 | Hollow bolt |
4 | MQ6-56936-9738 | 2 | O 形圈 | O-Ring |
5 | 080V06303-5681 | 1 | 冷却管 | Coolant pipe |
6 | 080V98150-0175 | 1 | 空心螺栓 | Hollow bolt |
7 | MQ6-56631-0106 | 4 | 复合密封垫圈 | Sealing ring |
8 | MQ6-71251-2403 | 1 | 直活接管 | Straight union |
9 | MQ6-56631-0107 | 1 | 复合密封垫圈 | Sealing ring |
10 | MQ6-03216-8203 | 1 | 六角法兰面螺栓 | Hexagon head bolt |
11 | MQ6-67300-1026 | 2 | 紧固夹 | Fastening clamp |
12 | MQ6-11251-2017 | 1 | 六角螺母 | Hexagon nut |
