Wiring Harness Bracket, Sitrak Parts Catalogs

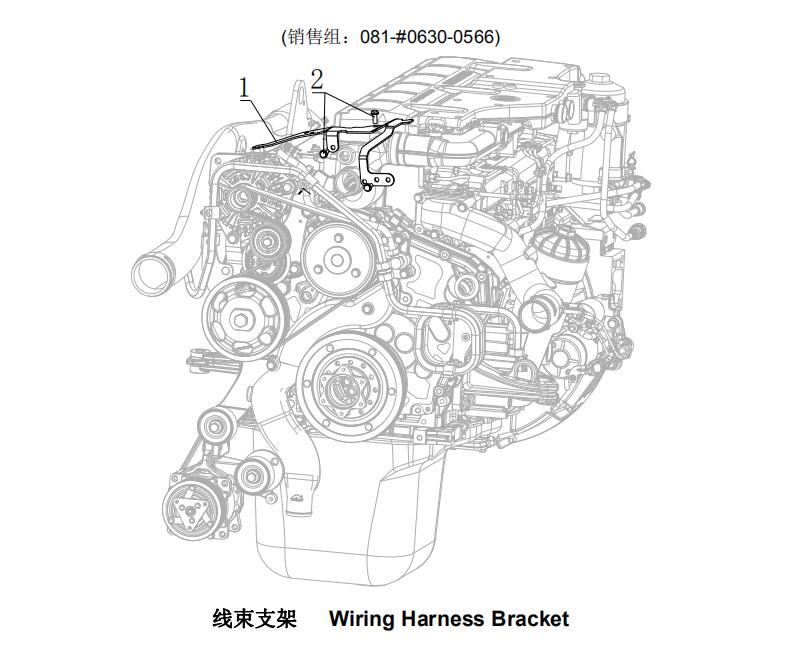

序号 No. |
图号 Part No. |
单车用量 Qty |
中文名称 Part Name |
Part Name | 规格 Standard Specification |
1 | 081V25441-6100 | 1 | 出水管上线束支架 | Bracket | |
2 | MQ6-03216-8306 | 2 | 六角法兰面螺栓 | Hex Bolt | Q186-M8X30-10.9-MAN183-B1 |

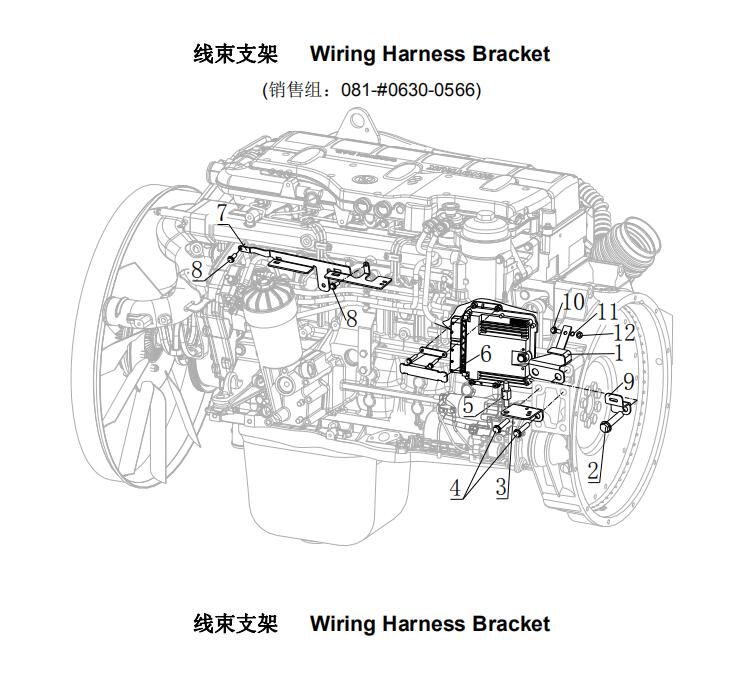

序号 No. |
图号 Part No. |
单车用量 Qty |
中文名称 Part Name |
Part Name | 规格 Standard Specification |
1 | 081V12340-5009 | 1 | 飞轮壳上线束支架 | Bracket | |
2 | Q150B1635 | 2 | 六角头螺栓 | Bolt | |
3 | 080V19240-5029 | 1 | 线束支架 | Ground Plate | |
4 | MQ6-03216-8505 | 2 | 六角法兰面螺栓 | Hex Bolt | Q186-M12X25-10.9-MAN183-B1 |
5 | 850W95190-0005 | 1 | 紧固螺栓 | Attachment Bolt | |
6 | 081V25441-0263 | 1 | 线束支架(MC07 EDC) | Bracket | |
7 | 080V25441-0281 | 1 | 线束支架 | Bracket | |
8 | MQ6-03216-8203 | 2 | 六角法兰面螺栓 | Hex Bolt | Q186-M6X16-10.9-MAN183-B1 |
9 | 082V12340-5010 | 1 | 飞轮壳上 燃油管支架 |
Bracket | |
10 | MQ6-03216-8204 | 1 | 六角法兰面螺栓 | Hex Bolt | Q186-M6X20-10.9-MAN183-B1 |
11 | MQ6-15013-0409 | 1 | 垫圈 | Washer | GB/T97.1- 6-MAN183-B1 |
12 | MQ6-11064-2112 | 1 | 六角螺母 | Nut | M6-8-MAN183-B1 |
