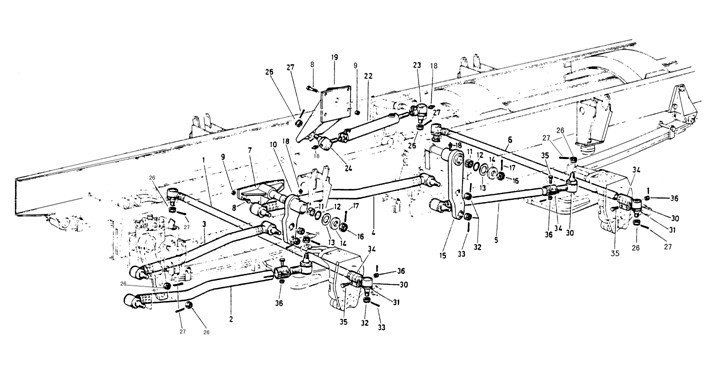

8x4 Steering Rod, Sinotruk Spare Parts Pdf
NO. | Part number | Qty | Name | Name |
1 | 11031430066 | 1 | Drag link | 转向横拉杆 |
2 | AZ9731430010 | 1 | Drag link | 转向直拉杆 |
3 | AZ9731430020 | 1 | Drag link | 转向中间拉杆 |
4 | AZ9731430030 | 1 | Drag link | 转向中间拉杆 |
5 | AZ9731430040 | 1 | Drag link | 转向直拉杆 |
6 | AZ9731430002 | 1 | Tie rod | 转向横拉杆带夹箍总成 |
7 | AZ9731470035 | 1 | Support plate | 支板总成 |
8 | Q151B1445 | 6 | Screw | 六角头螺栓 |
9 | Q33014 | 6 | Lock nut | 自锁螺母 |
10 | AZ9731470030 | 1 | Lever | 柄杆总成 |
11 | WG90 410228 | 4 | Needle bearing | 滚针轴承(HK4020A) |
12 | 1880340023 | 4 | O-ring | O形密封圈 |
13 | 199018470014 | 4 | Washer | 轴承垫圈 |
14 | 199018470015 | 2 | Washer | 垫圈 |
15 | WG018470016 | 1 | Lever | 柄杆总成 |
16 | 190003872383 | 2 | Castle nut | 六角槽形扁螺母 |
17 | Q5006350 | 2 | Split pin | 开口销 |
18 | 19000396612 | 2 | Grease nipple | 滑脂嘴 |
19 | 199018510018 | 1 | Blacket | 托架总成 |
20 | Q151B1445 | 4 | Screw | 六角头螺栓 |
21 | Q33014 | 2 | Lock nut | 自锁螺母 |
22 | WG9014470008 | 1 | Operating cylinder | 动力缸 |
23 | AZ9118470025 | 1 | Ball joint C | 球接头总成 |
24 | AZ9115470024 | 1 | Ball joint C | 球接头总成 |
25 | 190003963112 | 1 | Grease nipple | 滑脂嘴 |
26 | Q387B20T15 | 1 | Castle nut | 六角开槽薄螺母 |
27 | Q5004036 | 1 | Split pin | 开口销 |
32 | Q387B20T15 | 2 | Castle nut | 六角开槽薄螺母 |
33 | Q5004036 | 2 | Split pin | 开口销 |
34 | 199118470037 | 1 | Clamp | 夹紧环箍 |
35 | Q151C1255 | 1 | Screw | 六角头螺栓 |
36 | Q341C12 | 1 | Lock nut | 六角螺栓 |
