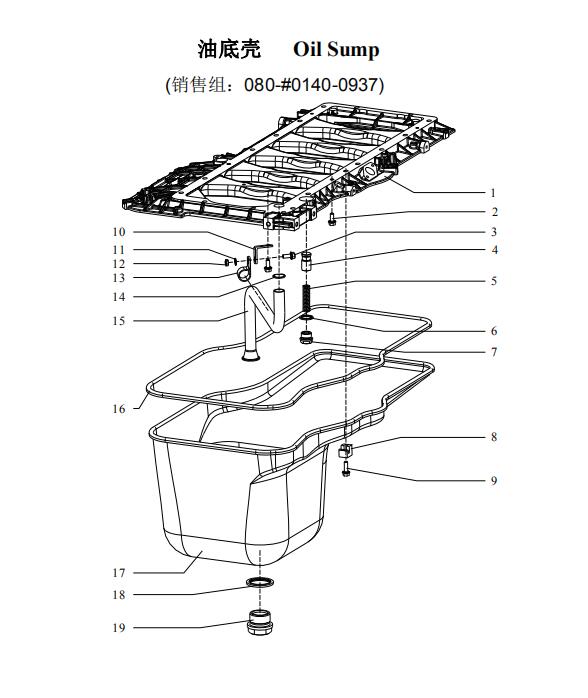

Oil Sump, Sitrak Parts Catalogs
序号 No. |
图号 Part No. |
单车用量 Qty |
中文名称 Part Name |
Part Name |
1 | 080V01108-0060 | 1 | 曲轴箱过渡板 | Crankcase Yoke |
2 | MQ6-03215-8309 | 19 | 六角法兰面螺栓 | Hex Bolt |
3 | MQ6-03215-8304 | 4 | 六角法兰面螺栓 | Hex Bolt |
4 | 080V05410-0056 | 1 | 限压阀活塞 | Piston for Pressure Valve |
5 | 080V97601-0226 | 1 | 压力弹簧 | Pressure Spring |
6 | MQ6-56631-0111 | 1 | 复合密封垫圈 | Sealing Ring |
7 | 080V90310-0153 | 1 | 螺塞 | Screw Plug |
8 | 080V05840-0097 | 12 | 油底壳托块 | Block |
9 | MQ6-03216-8309 | 12 | 六角法兰面螺栓 | Hex Bolt |
10 | 080V97485-0262 | 2 | 支架 | Bracket |
11 | MQ6-15013-0411 | 2 | 垫圈 | Washer |
12 | MQ6-11240-2104 | 2 | 六角螺母 | Hexagon Nut |
13 | 080V97401-0390 | 2 | 管夹 | Clip |
14 | MQ6-56333-3258 | 1 | O 型圈 | Toric Seal |
15 | 080V05703-5007 | 1 | 集滤器 | Tube |
16 | 080V05904-0195 | 1 | 油底壳密封垫 | Gasket |
17 | 080V05801-5725 | 1 | 油底壳 | Oil pan |
18 | MQ6-56631-0110 | 1 | 复合密封垫圈 | Sealing Ring |
19 | MQ6-08042-0207 | 1 | 螺塞 | Screw Plug |
